맞춤 제작 Custom
고객 지정 공정
포토마스크 설계부터 마스터·소프트 몰드, 표면 처리, 본딩까지 고객이 지정한 공정과 사양으로 제작합니다.
4 / 6 / 8인치 웨이퍼, 시제품부터 양산까지
납기 Lead time
5일 / 3주
표준품은 5일, 맞춤 제작은 3주 안에 출하합니다. 사양 검토 결과는 1–2일 안에 회신합니다.
본사 출하 기준, 한국까지 운송 기간 별도
품질 Quality
±30 nm
설계, 가공, 검사, 출하를 한 팹에서 관리합니다. SEM과 공초점 현미경으로 치수를 측정하며, 요청 시 측정 이미지와 수치를 제공합니다.
가공 정밀도, NGS 기판 기준
반도체 공정으로 만드는
마이크로·나노 구조
유중나노(yz-micro nano)는 나노임프린트(NIL) 기술을 기반으로 마이크로·나노 구조 소자를 제조하는 반도체 공정 기반 기업입니다. 2015년 설립 이후 중국 장쑤성 난퉁시와 저장성 저우산시에 약 20,000㎡ 규모의 반도체 표준 팹(Fab)을 구축했으며, 세정, 노광, 나노임프린트, 박막 증착, CMP, 식각, 검사·계측까지 전 공정을 자체 라인에서 수행합니다. 누적 설비 투자는 약 5억 위안(약 1,000억 원)입니다.
나노임프린트 전문 인력과 중국 내 여러 대학과의 산학연 협력을 바탕으로, 바이오 분석·진단용 칩부터 광학 소자까지 설계 협의, 시제품, 양산을 지원합니다.
유전체 분석, 진단, 세포 연구에 필요한 정밀 칩과 기판을 고객 사양에 맞춰 제작합니다. 차세대 염기서열 분석(NGS), 체외진단, 세포·분자 분석, 장기칩 등 생체모사 모델 연구에 적용됩니다.

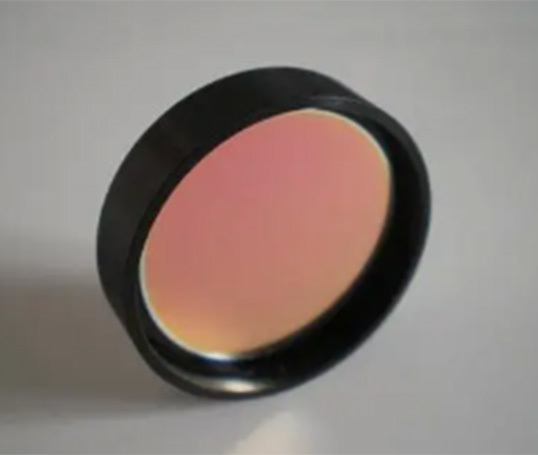

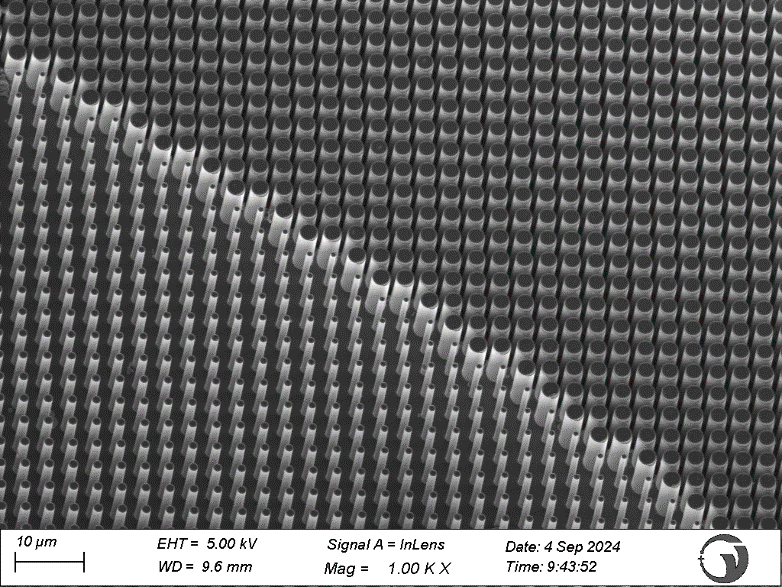

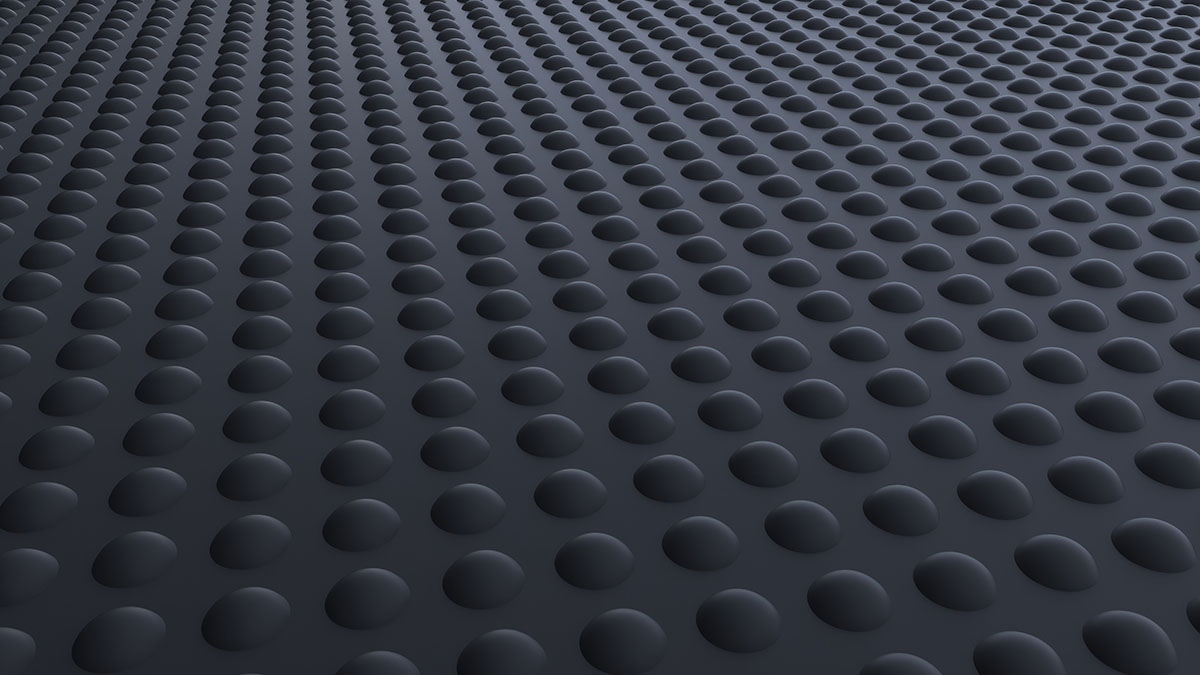

마이크로렌즈 어레이(MLA), 메타렌즈, 와이어 그리드 편광자(WGP), 회절광학소자(DOE), 디퓨저, 그레이팅, V-groove. 광통신과 소비자 가전(IT 기기) 분야에 적용됩니다.
마스터 몰드·소프트 몰드 제작부터 시제품, 양산까지 고객 지정 공정으로 대응합니다.
NGS 플로우셀용 기판과 미세유체 칩

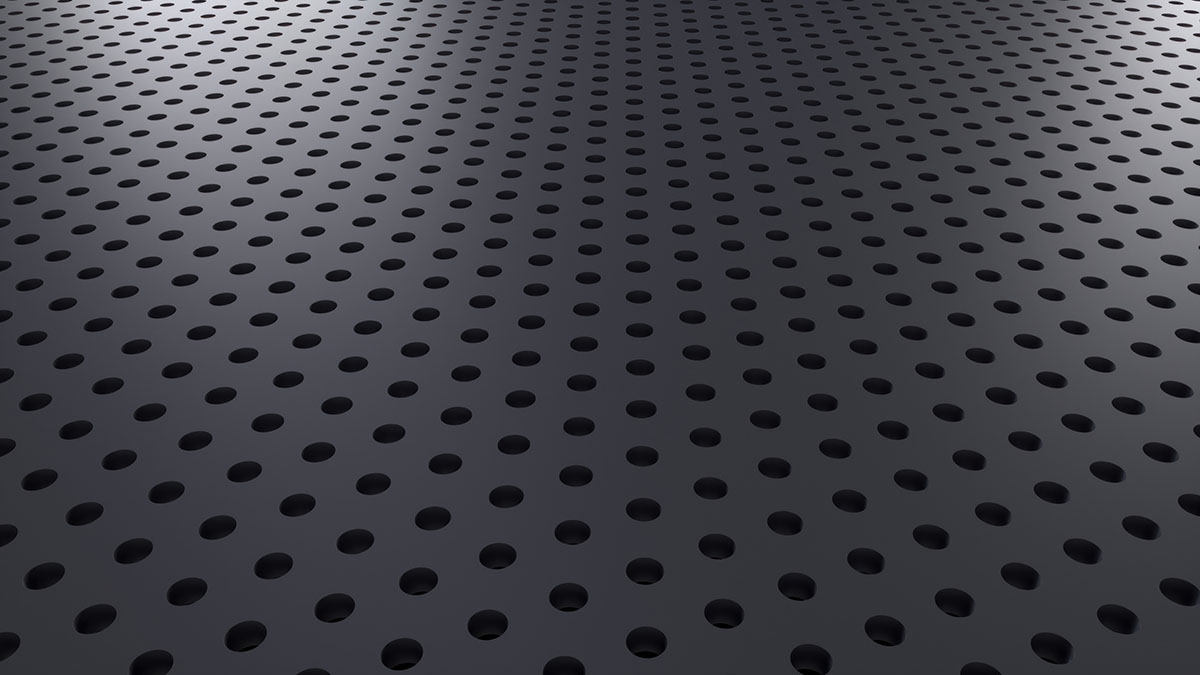

NGS Nanowell Substrate
나노임프린트 공정으로 특수 광학 유리 기판 위에 정밀한 나노웰 어레이를 구현합니다. 규칙적으로 배열된 웰마다 DNA 단편이 고정되어 수백만 개의 클러스터로 증폭되며, 인접 웰 간 신호 크로스토크를 억제해 시퀀싱 정확도를 크게 높입니다. 2세대 NGS 패턴드 플로우셀의 핵심 부품입니다.

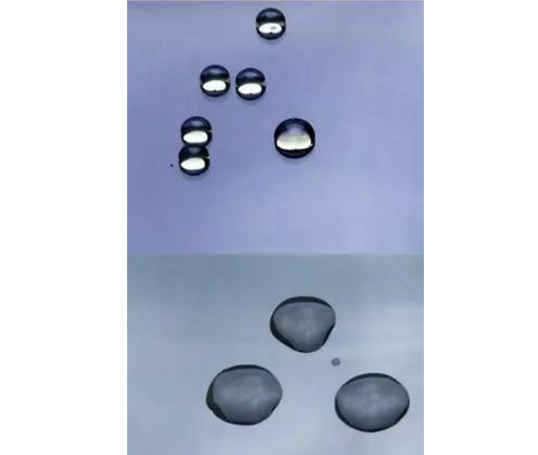

기판 공급을 기본으로, 친수·소수 표면 처리와 본딩은 고객 지정 공정으로 대응합니다.
이 제품 문의하기

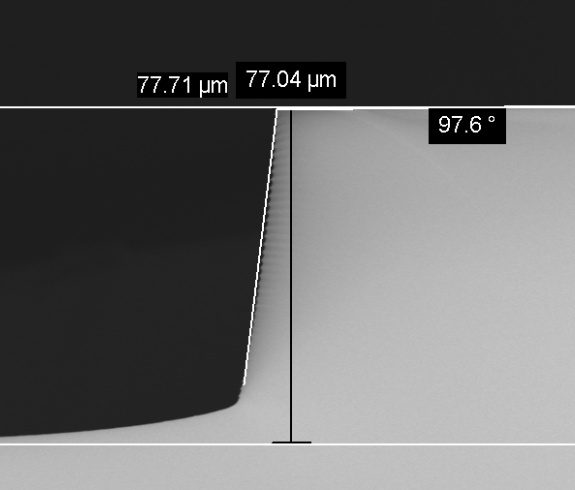

단면 SEM

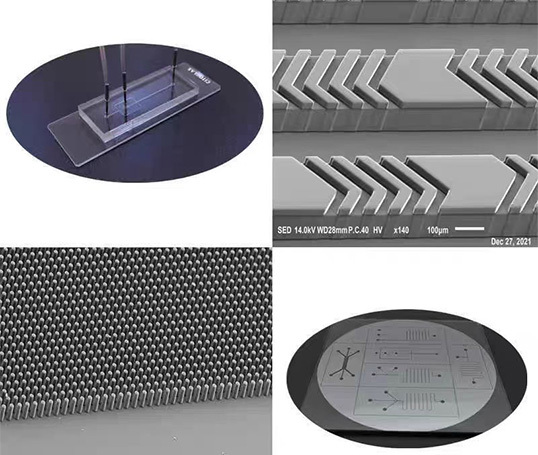

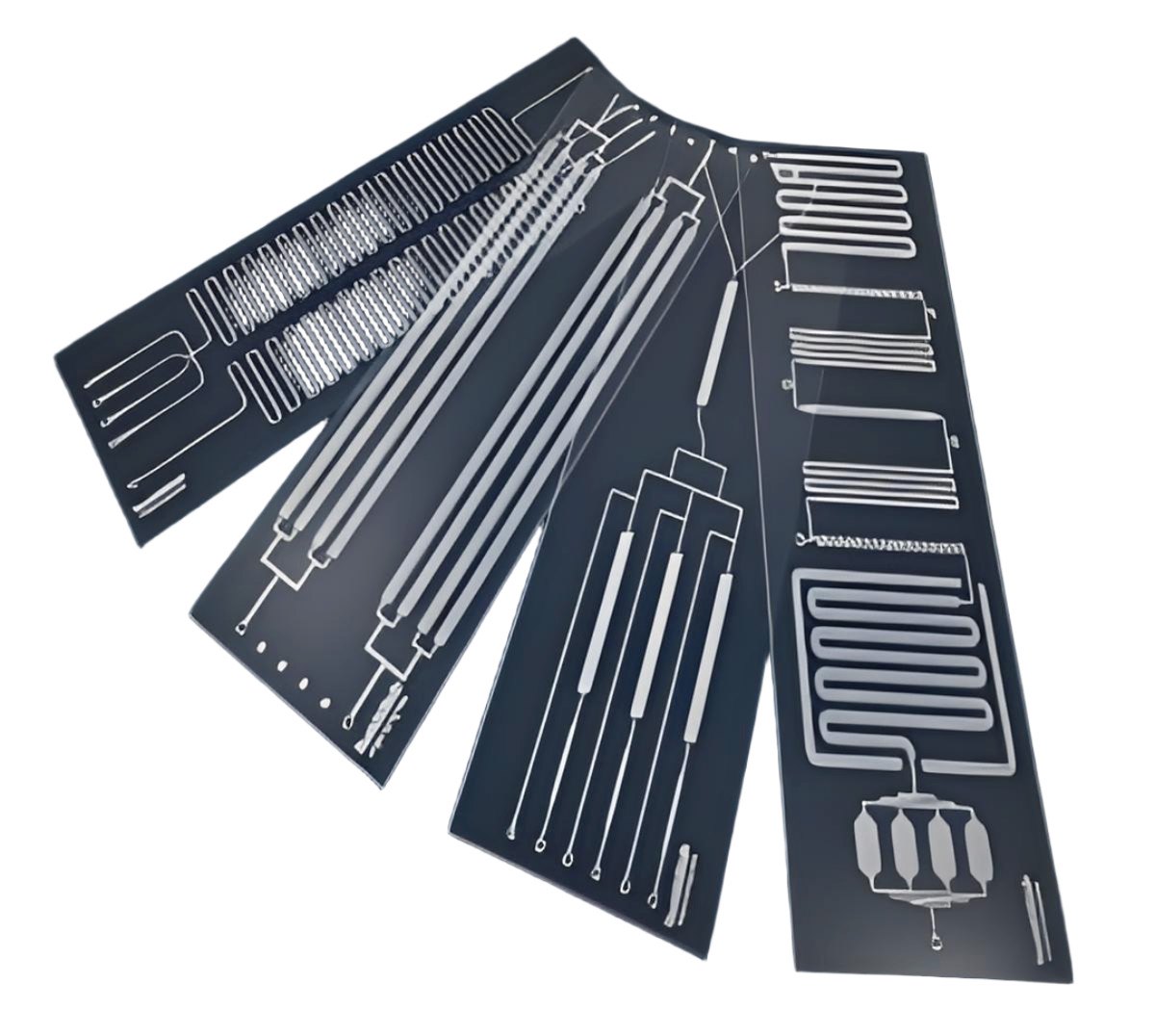

Microfluidic Chip
미세 채널로 극미량의 유체를 처리하고 제어하는 미세유체(Microfluidics) 칩입니다. 소형화와 집적화에 유리해 유기 합성, 마이크로 리액터, 화학 분석, 임상 진단 기기, 장기칩(Organ-on-a-Chip) 등 체외 생체모사 모델에 폭넓게 쓰입니다. 나노임프린트 공정으로 나노 챔버와 마이크로 채널을 제작합니다.
제품명을 누르면 상세 사양이 열립니다.
광학 소자

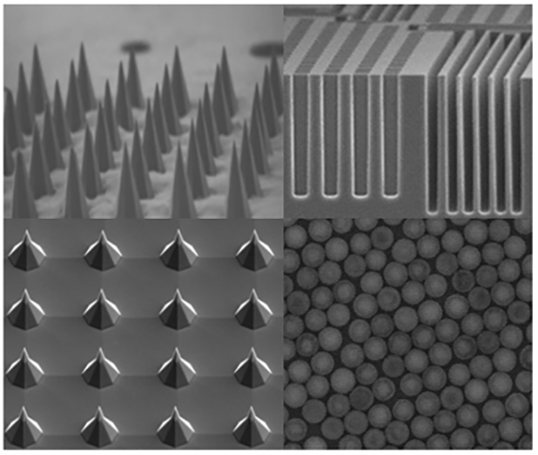

Customizing 맞춤 제작 서비스
바이오 분야 제품은 연구용(RUO)으로 공급되며, 임상 진단 목적 사용에는 별도 인허가가 필요합니다.
주문 후 출하까지,
표준품 5일, 맞춤 제작 3주
구조, 기판 재질, 수량, 희망 납기를 알려 주세요.
가공 가능 여부와 일정을 회신합니다.
1–2일포토마스크와 마스터 몰드를 설계합니다.
나노임프린트, 식각, 박막 증착, 표면 처리를 진행합니다.
SEM 등으로 치수를 확인한 뒤 출하합니다.
표준품 5일 / 맞춤 3주납기는 본사 출하 기준이며, 한국까지의 운송 기간은 별도입니다.
세정부터 검사·계측까지,
하나의 Fab에서 이어지는 공정

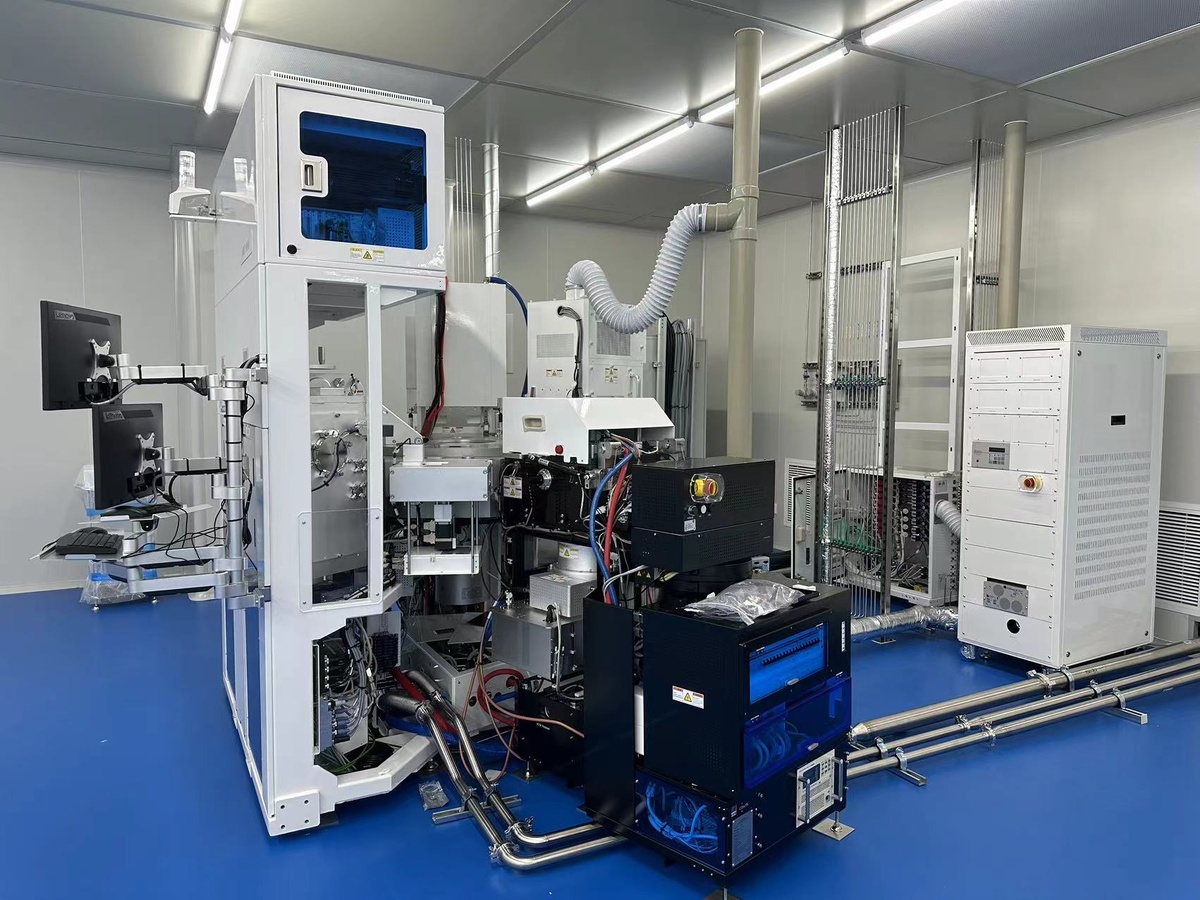

임프린트한 패턴을 기판에 깊이 방향으로 전사하는 식각 공정입니다.

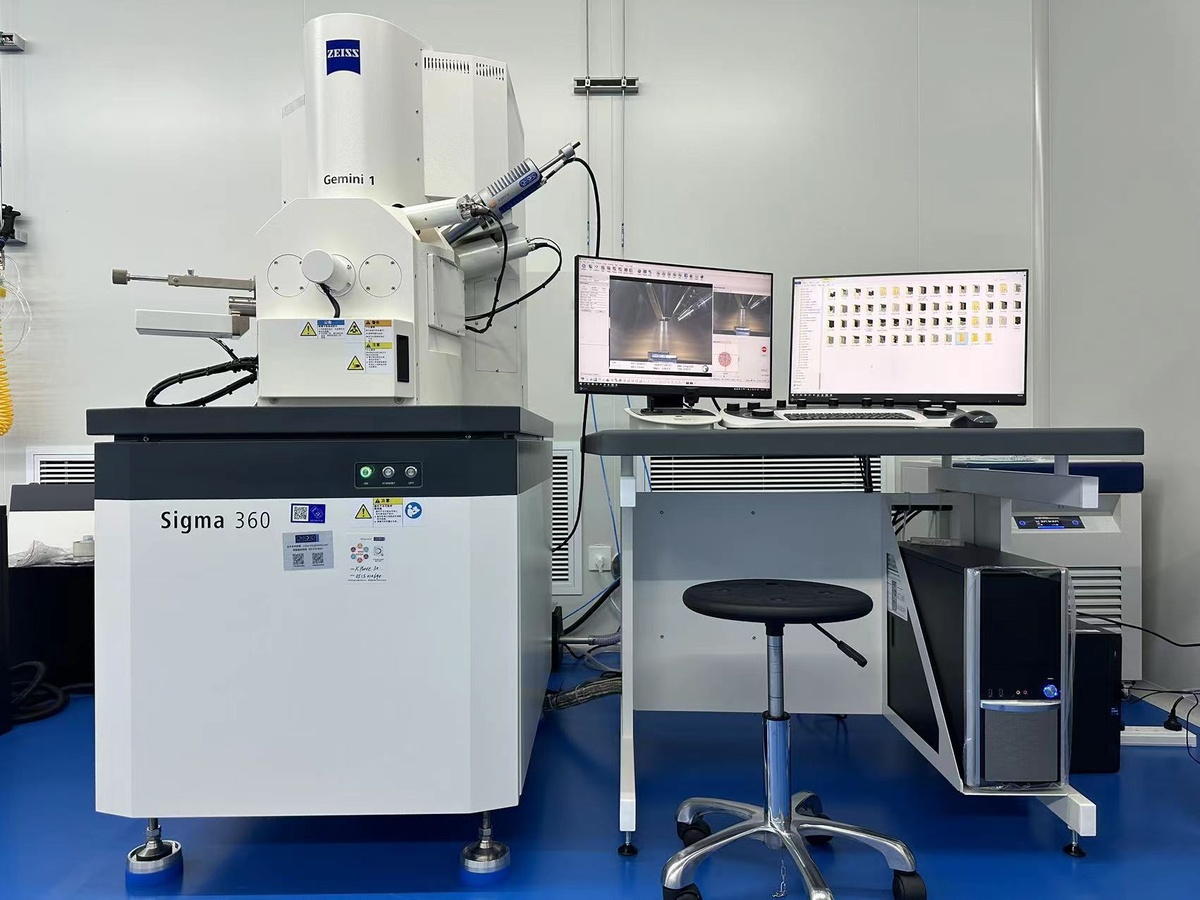

패턴 치수, 막 두께, 표면 접촉각을 계측해 출하 전 품질을 확인합니다.

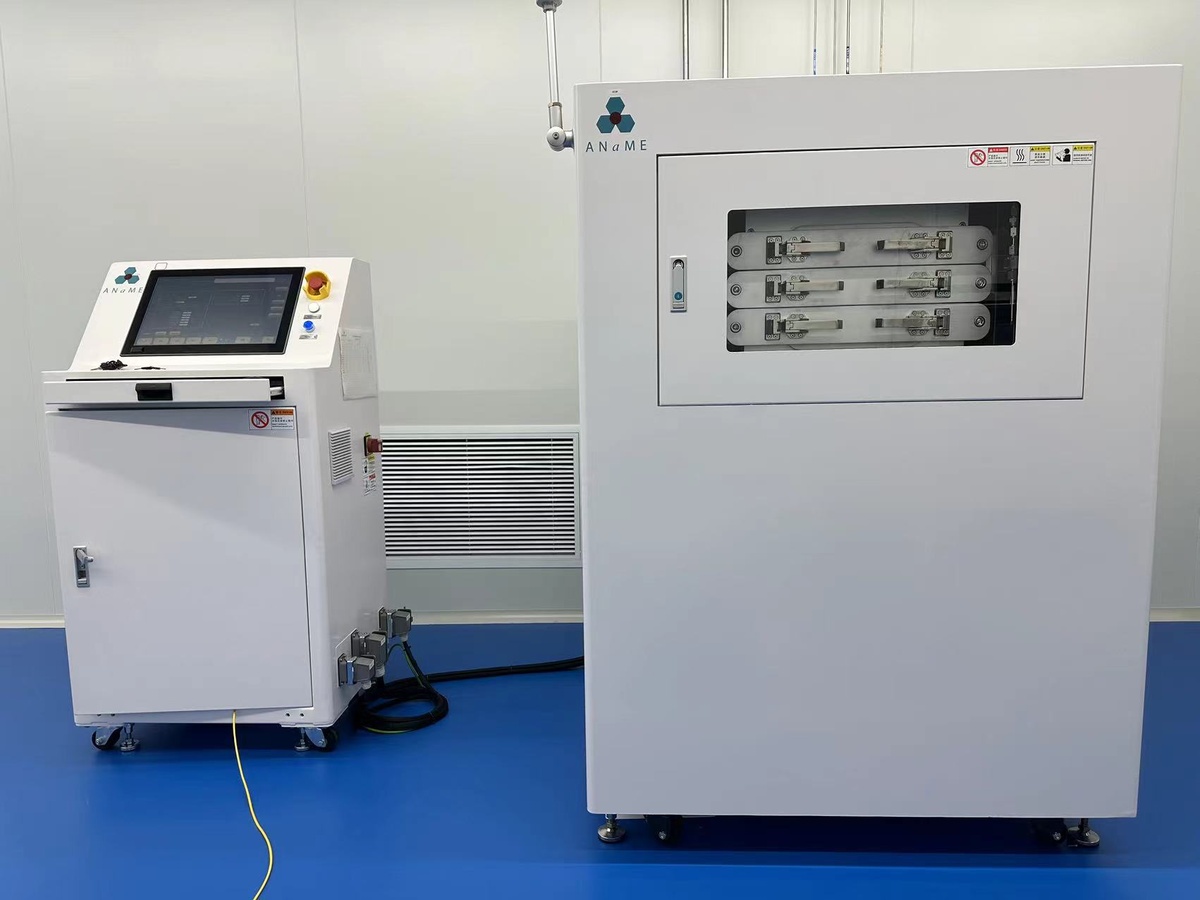

절연막과 금속막을 증착해 기능층을 형성합니다.

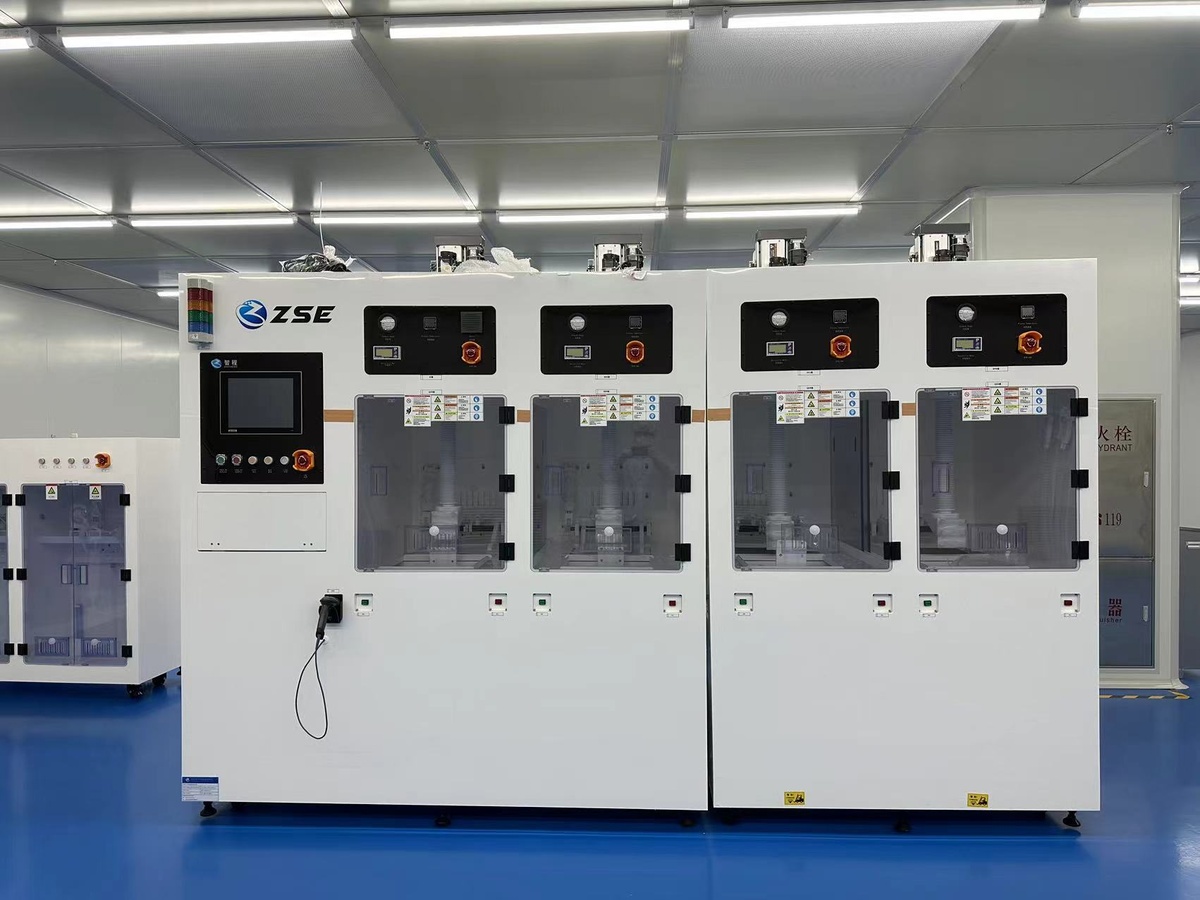

세정과 친수 표면 처리를 수행하는 습식 공정입니다.

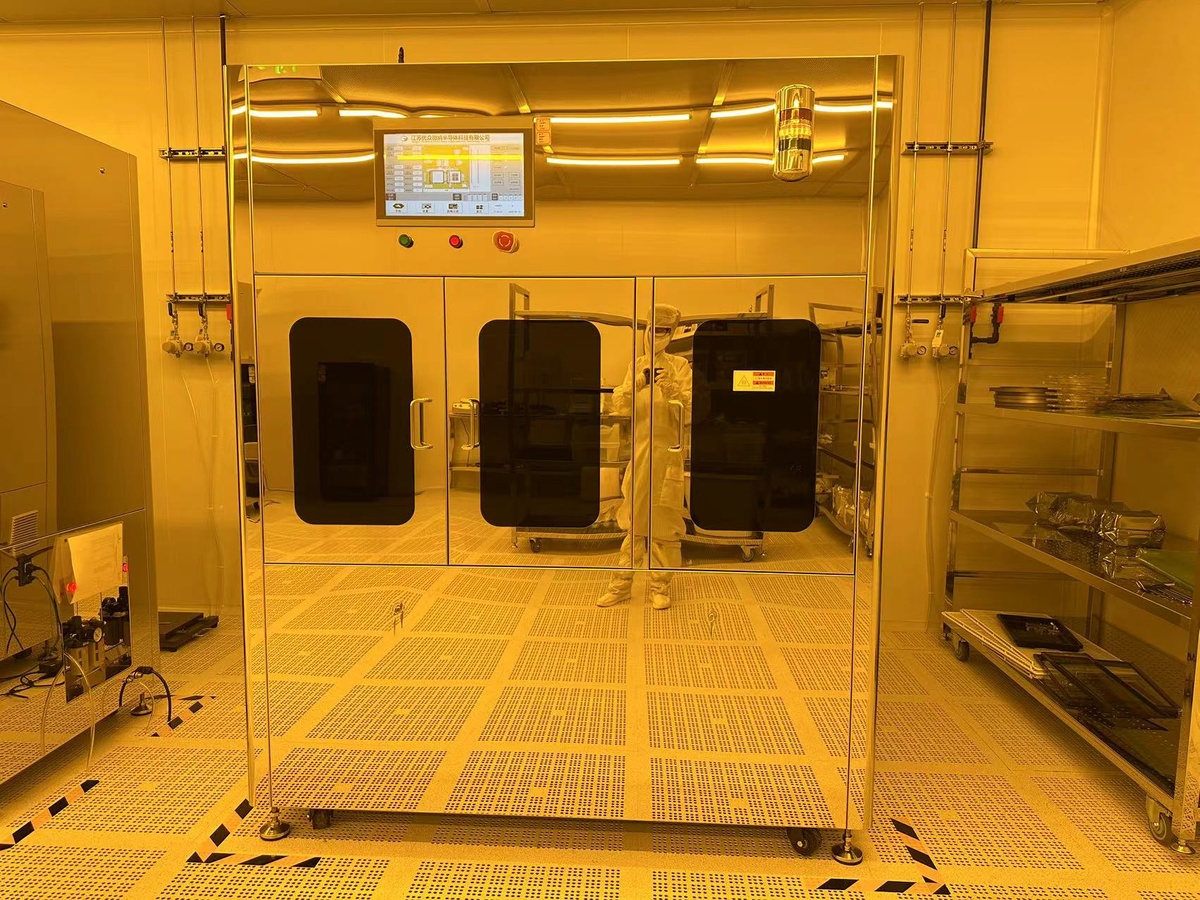

접촉식 임프린트 기술을 적용했으며, 웨이퍼는 최대 8인치까지 확장할 수 있습니다.

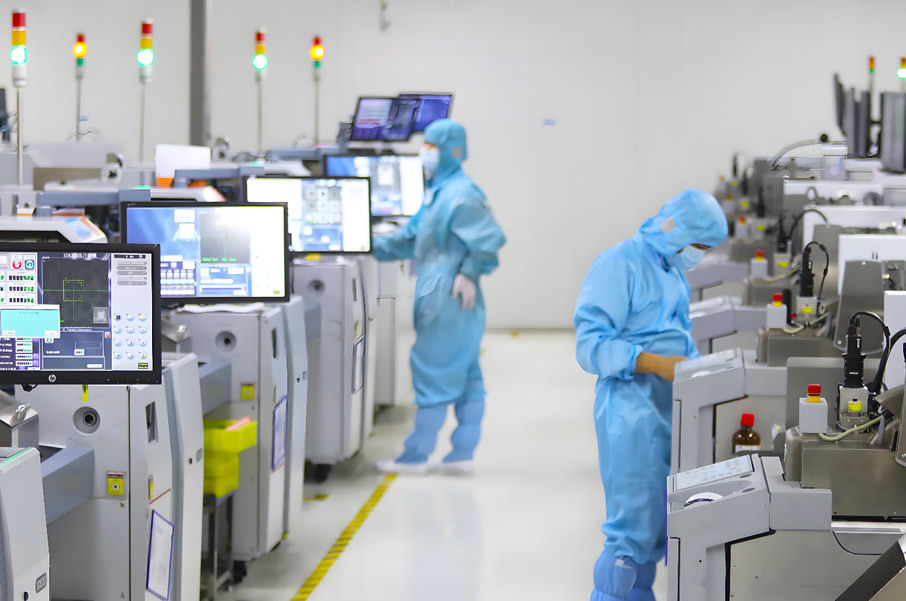

고객 요구에 맞춘 광학 설계와 시뮬레이션, 공정 개발을 수행합니다.
